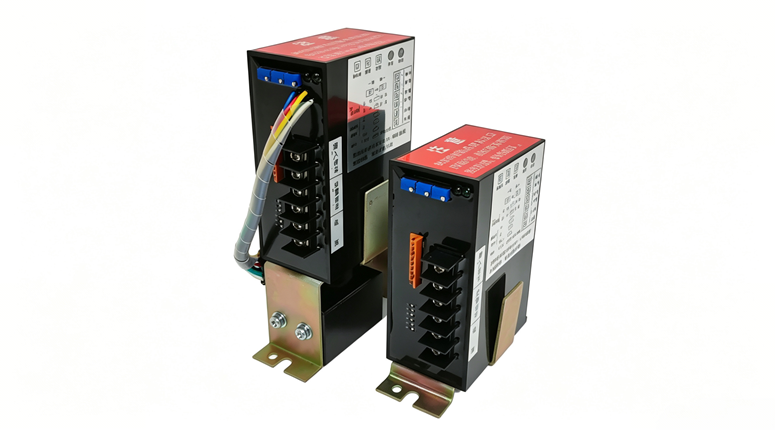

智能阀门控制器CPA100-220

电动执行器模块CPA101-220 CPA100-200

CPA200-220  CPA201-220  CPA-220 电子式电动执行器模块

1.1 执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信号和AC220V单相电源即可工作。内设界线端子，接线简单方便。

1.2 执行器的关键部件--控制器，采用混合集成电路，用树脂密封浇铸，呈匣子状，体积小，可靠性高。

1.3 驱动量的反馈检测采用高性能的导电塑料电位器，分辨率<0.4﹪

1.4 具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。

1.5 用状态选择开关可以设定断信号时，阀芯处于全开，全闭或自锁状态。

1.6 用状态选择开关设定正、反动作。

1.7 用状态选择开关可以设定输入信号为DC4～20mA或DC1～5V。

1.8 调整工作零点（起始）和行程满位（终点）简单易行。

1.9 当突然断电时，能确保阀芯自锁。

1.10 采用齿轮传动，可靠性高。

1.11 采用智能限位，较限位开关工作性能更加稳定可靠。

1.12 延时保护功能，额定负载时，能实行状态自锁，故障发生时，能启动保护，并可反向运      行取消延时保护。

2 、主要技术参数

2.1电源    AC2205，50HZ。

2.2 耗电功率（额定负载时）

规格A型执行器 50VA；

规格B型执行器 150VA；

规格C型执行器 220VA；

2.3 输入信号        DC4～20mA或DC1～5V

2.4 输出信号        DC4～20mA

2.5 控制精度        基本误差：1﹪ 回差≤1﹪ 死区≤1﹪
